利用EXCEL画Adobe Illustrator纸箱线框图

Weiking · 发表于 2023-8-14 17:01:37

本帖最后由 Weiking 于 2023-8-14 17:03 编辑

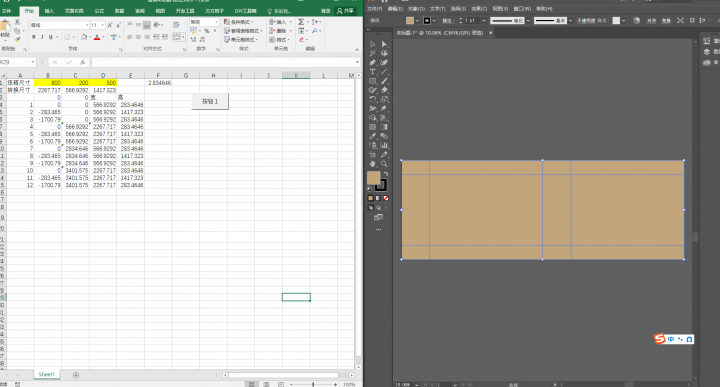

如图所示：在表格中输入纸箱尺寸，自动算出每个面的坐标和尺寸，点击按钮就可以自动生成刀模图（需要先打开Adobe Illustrator）
有兴趣做复杂盒型的，可以研究下代码，欢迎交流。


天真 · 发表于 2023-8-15 09:42:31

越来越多的参数化包装方法了

橙子精 · 发表于 2023-8-15 13:26:17

有点像之前网上很火的AI插件画盒型~

Packme · 发表于 2023-8-15 13:33:41

可以有

ailsls · 发表于 2023-8-16 14:58:38

大佬，输入的尺寸和输出的图形的尺寸不符合怎么解决呢？还有如果要纸箱做让纸的有什么办法？

Weiking · 发表于 2023-8-16 15:18:51

ailsls 发表于 2023-8-16 14:58
大佬，输入的尺寸和输出的图形的尺寸不符合怎么解决呢？还有如果要纸箱做让纸的有什么办法？ ...

可能你默认单位是px，这里输出的是mm，可以先自己新建一个mm为单位的空白模版，在新建的弹窗那里设置，保存到固定路径，如：E:\Illustrator项目\模板.ai

excel按alt+f11，修改代码，把
Set targetDoc = aiApp.Documents.Add改为
Set targetDoc = aiApp.Open("E:\Illustrator项目\模板.ai")

xiangzi920 · 发表于 2023-8-27 09:19:11

不得不说，真的是参数化、标准化。

smkk · 发表于 2023-8-27 12:19:00

这个操作太帅了吧！膜拜！

幸运草 · 发表于 2023-9-6 17:19:38

下载了但是有些不明白，这个线条太简单了啊，我以为是刀版线一样的

smart · 发表于 2023-12-6 16:58:31

AI里面有CAD插件了，还带盒型，比这个方便很多，没必要这么麻烦
