如何在ArtiosCAD中画图中的圆？

2313287862 · 发表于 2025-1-12 16:43:05

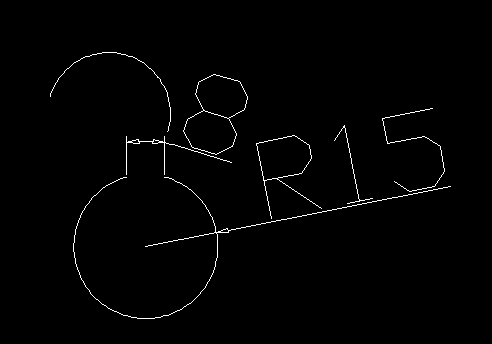

这个图在AutoCAD中画的，想请教下，在ArtiosCAD中怎么去快速的画好？

天真 · 发表于 2025-1-17 09:37:13

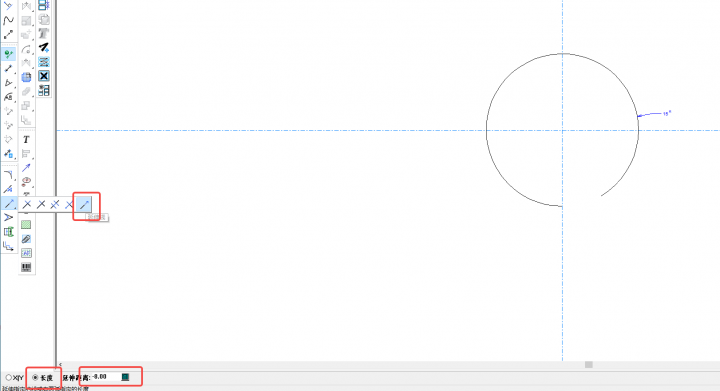

如图

包装苦力工 · 发表于 2025-1-16 10:42:14

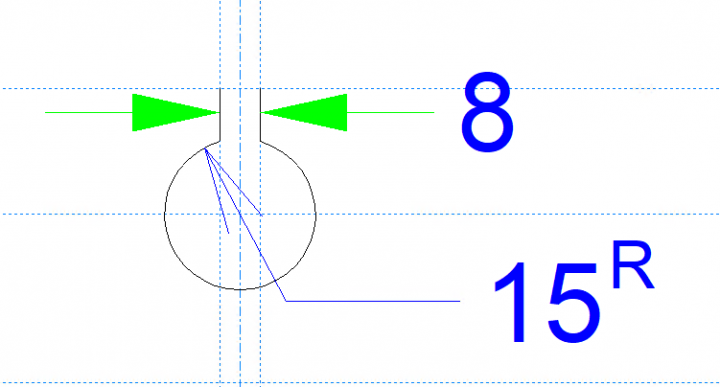

先圆工具作R=15的圆，再作穿过圆心作竖直辅助线，左右便宜4，就OK

Packme · 发表于 2025-1-16 15:35:05

这里的逻辑和CAD的不太一样的~

2313287862 · 发表于 2025-1-16 17:19:32

包装苦力工发表于 2025-1-16 10:42
先圆工具作R=15的圆，再作穿过圆心作竖直辅助线，左右便宜4，就OK

这不是我想要的图，我那个是缺口的圆弧长8mm，你这个是2个点的直线距离是8mm,你这个圆弧长肯定不止8mm

2313287862 · 发表于 2025-1-16 17:22:33

Packme 发表于 2025-1-16 15:35
这里的逻辑和CAD的不太一样的~

迷哥有没有好的办法能画出来

2313287862 · 发表于 2025-1-16 17:24:42

包装苦力工发表于 2025-1-16 10:42
先圆工具作R=15的圆，再作穿过圆心作竖直辅助线，左右便宜4，就OK

而且这种偏移太慢了，我直接画个8mm的直线，然后调整圆弧工具，输个15mm的半径就行了

包装苦力工 · 发表于 2025-1-17 11:09:19

2313287862 发表于 2025-1-16 17:19
这不是我想要的图，我那个是缺口的圆弧长8mm，你这个是2个点的直线距离是8mm,你这个圆弧长肯定不止8mm ...

最讨厌的就是这样的甲方，需求不说清楚，直接用雅图的延伸工具，就是下面那个天真老哥的截图一样，先画半径15的圆，延伸方式选长度，距离一定要选负的你想要的长度

2313287862 · 发表于 2025-1-17 21:50:41

天真发表于 2025-1-17 09:37
如图

大哥，圆弧的长度怎么标注出来呢？

天真 · 发表于 2025-1-20 11:33:59

2313287862 发表于 2025-1-17 21:50
大哥，圆弧的长度怎么标注出来呢？

没有直接标注弧长的工具
