请各位大神看一下，各抒己见啊

默凡木木 · 发表于 2015-3-30 10:19:01

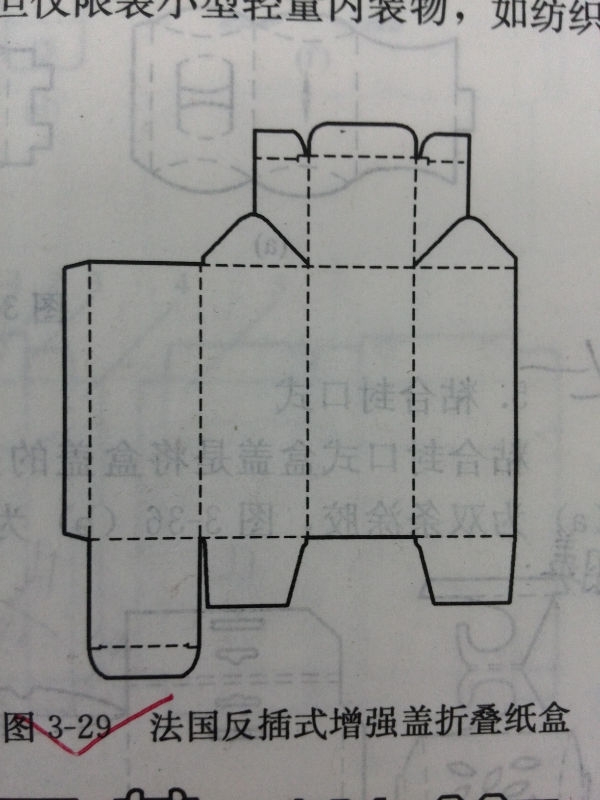

结构课本上的一个结构图纸，折叠出来觉得盒盖部分很多余，不知道什么作用，请教一下，有银子加哦。。

zwzf · 发表于 2015-3-31 08:19:06

本帖最后由 zwzf 于 2015-3-31 08:20 编辑

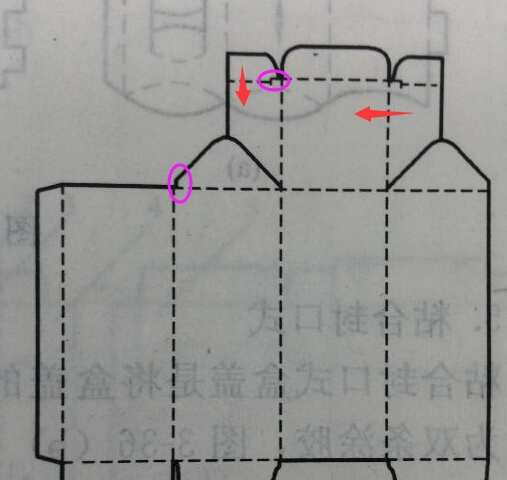

上面的结构有一个互扣，也就是两个圆圈住的地方。
要把这两个地方扣起来，只有一种折法，插盖两边的部分180度向里折，和上面的盖重叠；而两边部分上面的插舌向下90度折，和盖的插舌重叠，最后这两个小的插舌和盒子肩膀上的两个防尘摇翼在盒子里面互扣。
个人理解。

才才酱 · 发表于 2015-3-30 11:39:22

是啊，我查阅了相关的资料也没发现这个有什么增强效果，同时我觉得这个是盒底的感觉，闲了给你仔细回复一下啊。确实感觉三角是多余的，也没法插，不知道从哪里插入？

刹LQ · 发表于 2015-3-30 16:13:42

本帖最后由刹LQ 于 2015-3-30 16:15 编辑

我猜测两边这个是加强盖的支撑力，不需要插，直接折和盖一起贴合。应该装的东西比较重，加强盖的部分，还有猜测你这个应该反了，天地应该颠倒

默凡木木 · 发表于 2015-3-31 21:10:23

skylive8 发表于 2015-3-31 20:37
请教楼主，这是哪本书里面的。

包装结构设计

baobaomao · 发表于 2015-4-7 13:20:09

本帖最后由 baobaomao 于 2015-4-7 13:23 编辑

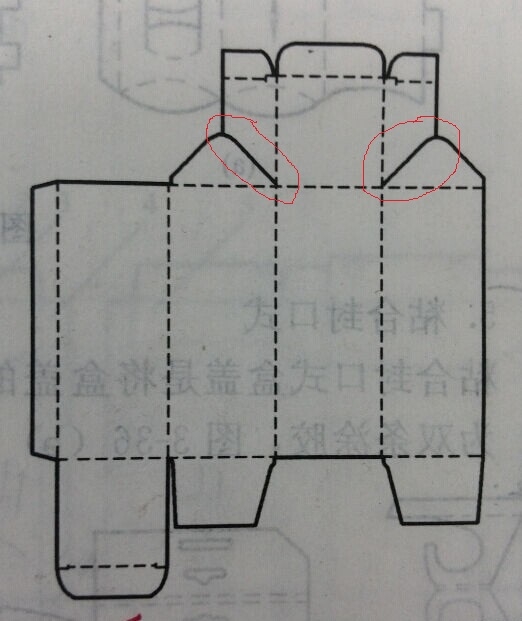

如图，根据书籍下标示“法国反插式增强盖折叠盒”理解图示红圈标示线条应该是反折线，不应该是刀线，这样可以增加盒子自身承重，个人观点

zhansheng · 发表于 2015-4-7 14:53:39

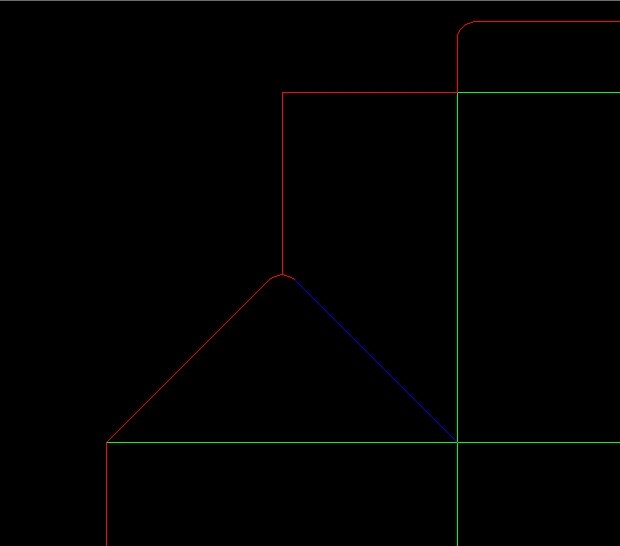

那两条线是折线不是切刀，好处1：盖子折过来后上部承重比较好，2：盖子折好后比普通的盖子密封性好防尘，3：盒盖不容易变形起翘，里面的翼仔可以起到像内拉的作用，以上是个人观点。

zwzf · 发表于 2015-4-7 20:05:14

本帖最后由 zwzf 于 2015-4-7 20:43 编辑

@默凡木木
我说的不是折线。上面两边两个耳朵是要180贴那个盖子的。也就是盖子那里有两层。明白我的意思么？

手上没有软件，将就着看一下。

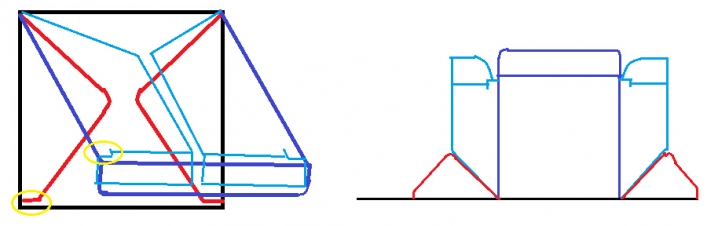

顶视图。黑色的盒体。红色的是两边的摇翼，注意摇翼下端有一个平口，和浅蓝色的插盖形成互扣。浅蓝色和深蓝色重叠。

默凡木木 · 发表于 2015-4-7 22:25:57

zwzf 发表于 2015-4-7 20:05
@默凡木木
我说的不是折线。上面两边两个耳朵是要180贴那个盖子的。也就是盖子那里有两层。明白我的意思 ...

感谢再次解答懂了

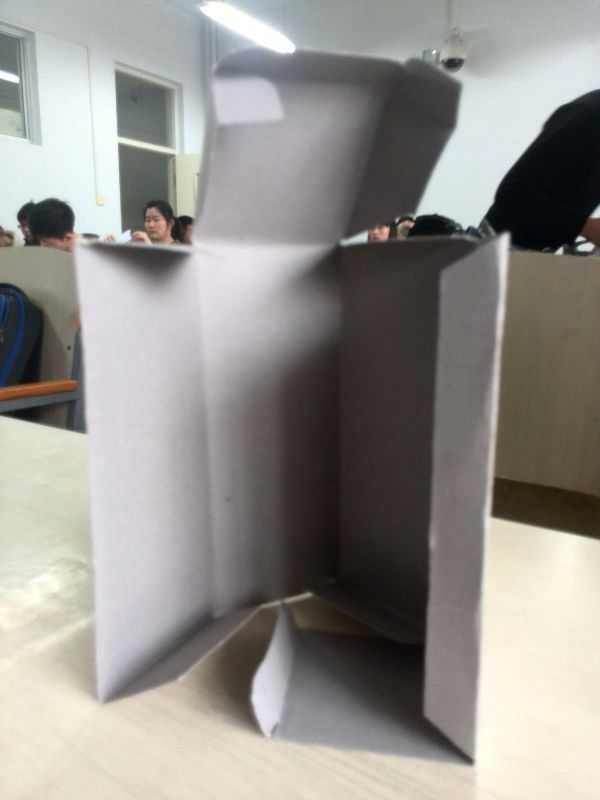

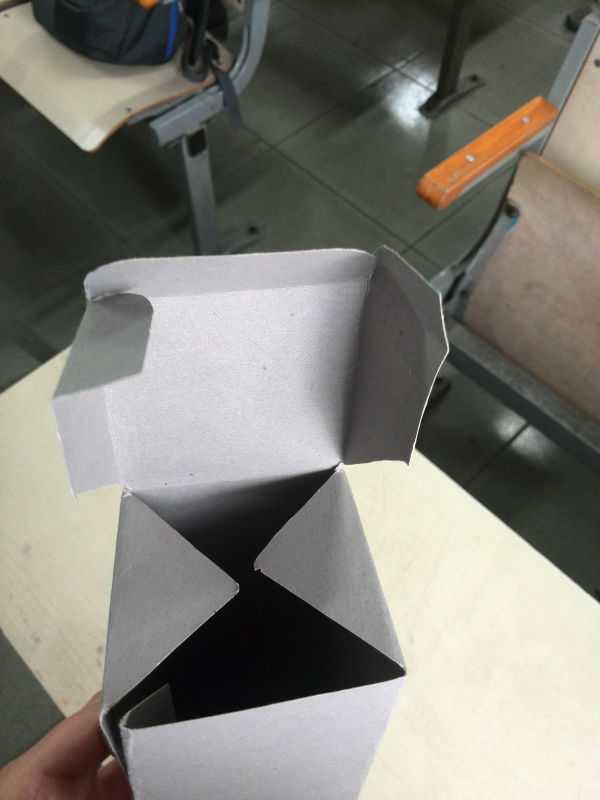

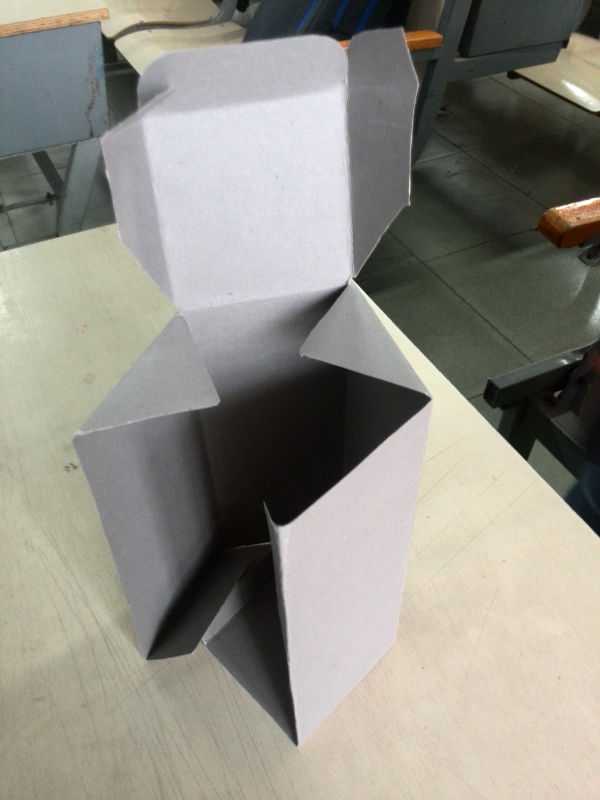

我裁出来就是这样折叠的，互扣的细节还是您说了才注意到，谢谢~

zwzf · 发表于 2015-4-7 22:33:32

本帖最后由 zwzf 于 2015-4-7 22:35 编辑

默凡木木发表于 2015-4-7 22:25
感谢再次解答懂了
我裁出来就是这样折叠的，互扣的细节还是您说了才注意到，谢谢~

不客气，只是个人的理解。看课本的图片，是存在这个互扣的。如果要卡住的话，似乎只能这么折了。
