问一个可能比较简单的问题（包装结构）

包装工程 · 发表于 2016-5-25 23:16:34

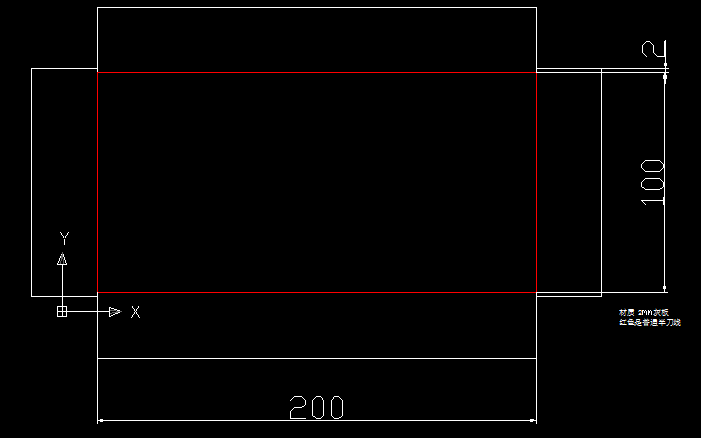

图纸结构是硬纸板外裱艺术纸
材质：2mm灰板
红线为普通虚刀线，非V刀

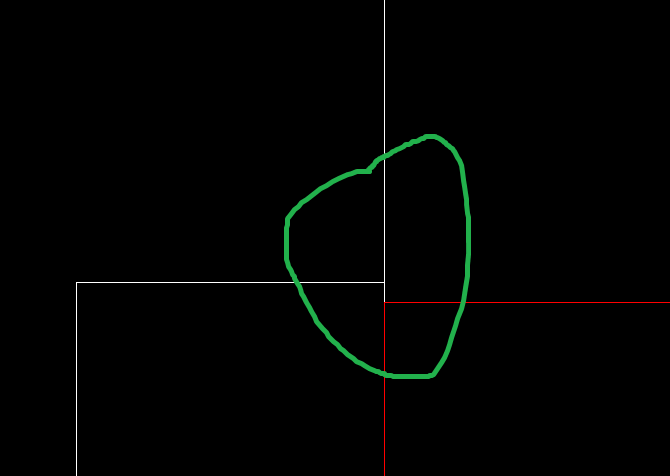

这个图是供应商传给我的图纸，我看到图纸后和他沟通下图的位置需不需要让刀的问题
因为瓦楞纸板这个位置最少是让半个板厚，但那位师傅说硬纸板不需要让刀
我觉得难以理解，问下他说的对不对啊

piaobosunboy · 发表于 2016-5-26 07:55:53

图纸是对的，这是啤半穿做法。

china · 发表于 2016-5-26 08:53:24

2MM的厚度那是缩2MM的位没错了，V槽的话就是直刀不用缩位。你这个图是OK没错的了。

gogomaolv · 发表于 2016-5-26 09:07:17

你说的是虚刀线是半穿刀么？如果材质是2MM双灰板，半穿，要让出一个纸板的厚度的；
如果是坑纸的，因为是压痕，成型为直角的时候就不需要让了。因为坑纸压痕和V槽的道理一样。

包装工程 · 发表于 2016-5-26 20:52:45

piaobosunboy 发表于 2016-5-26 07:55
图纸是对的，这是啤半穿做法。

那内径就是里面半刀的尺寸了？
