分享一些我们公司现有客户的木包装箱结构

黑糖Air

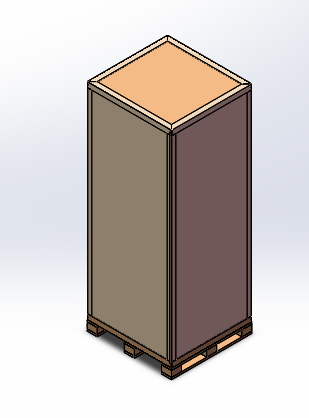

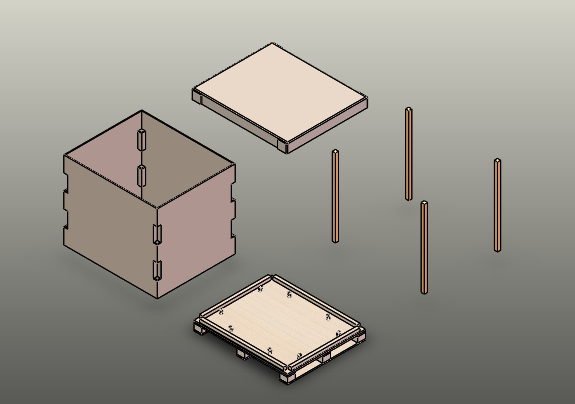

1、纸木结合

围框、上盖采用AA楞高强度瓦楞纸板，底托材质为胶合板，四根立柱可用胶合板木方或者圆形或方形纸管，托盘上安装吊环可以方便穿打包带固定产品。




2、纸木结合

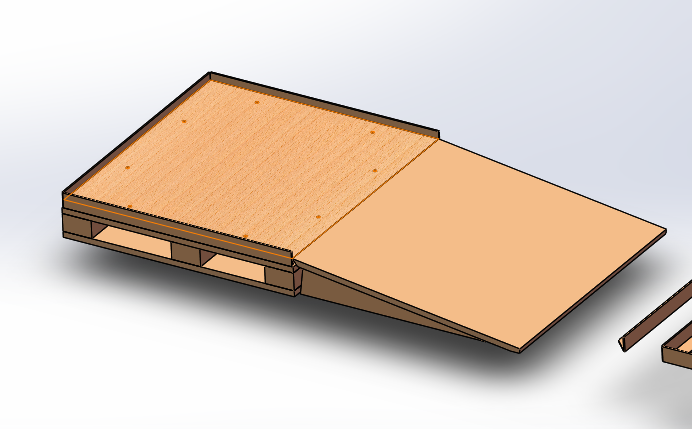

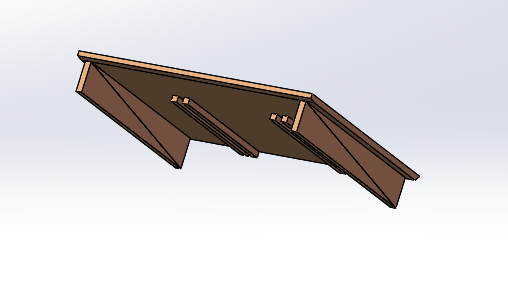

围板采用波芯板与纸护角粘合，上盖和底托为木质。因为内容物带脚轮，而且很高很重，所以将上盖制作成斜坡形式方便装卸。

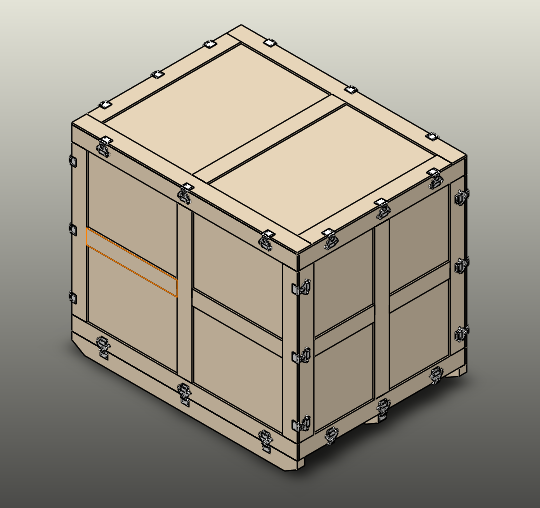

3、蝴蝶扣木箱

可拆分成单片形式运输，但不建议拆分存放，因为拆开存放时会因为湿度的变化而导致变形。蝴蝶扣尺寸和种类可淘宝搜索关键字“木包装锁扣”。
该木箱因为设计时客户没有提供内容物形状及图纸，只给了内径尺寸，所以未添加任何限位，可根据实际情况在托盘上进行添加安装。
另.因为蝴蝶扣价格较贵，所以可根据实际尺寸，采用侧开口，上开口，下开口等形式以节约成本。

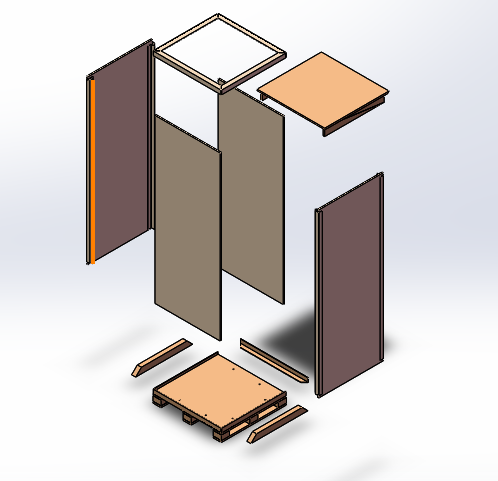

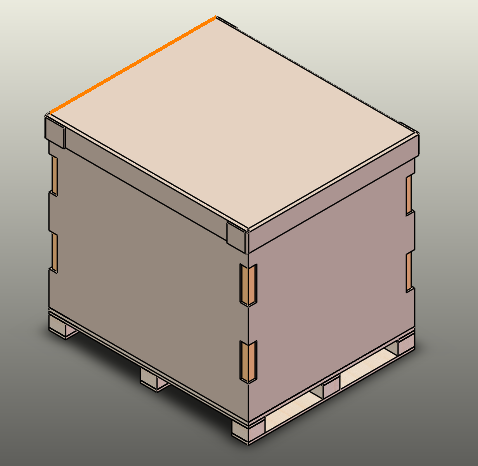

4、内置框架结构木箱
可拆分运输，拆分存放时间不宜过长。包装时可直接用木钉封合。特点是框架内置，表面可以随意印刷。

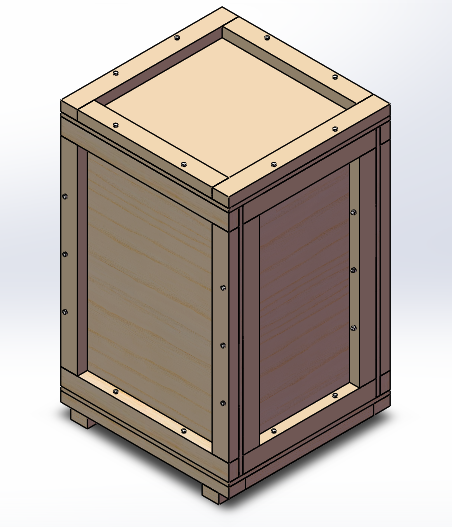

5、螺栓封合式木箱
这种用的比较普遍，可以拆分运输，包装的时候直接用螺栓进行封合。

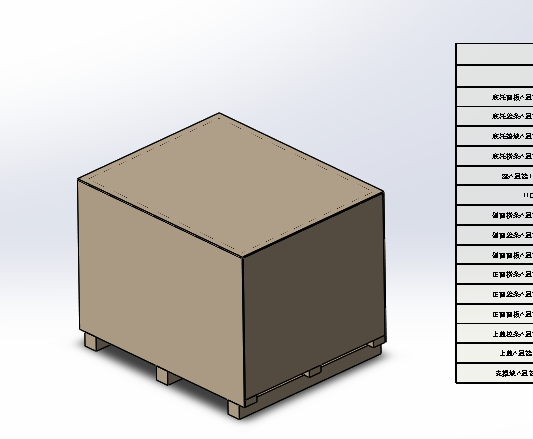

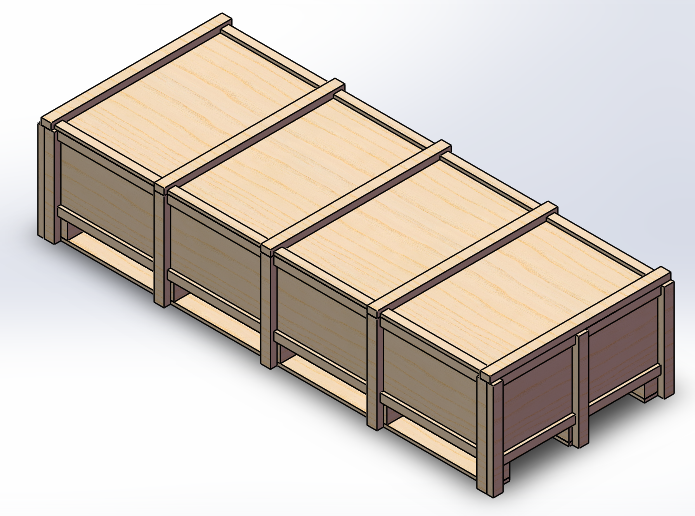

6、顶层承重木箱
该木箱当初设计要求是内容物为2吨捆扎好的散件，木箱上面再码放一个内容物1.5吨捆扎散件同样尺寸的木箱。因为底层木箱承重较高，所以设计时内容物码放向长度方向延伸，多增加承重点。





木箱在设计时一定要记得从实际情况出发，同样结构同样尺寸的木箱在内容物为整件或散件时承重量是完全不同的，还有就是一定要做好承重点的加固。
