这天盖内尺寸怎么换算制造尺寸？

小彭友 · 发表于 2017-10-25 12:57:18

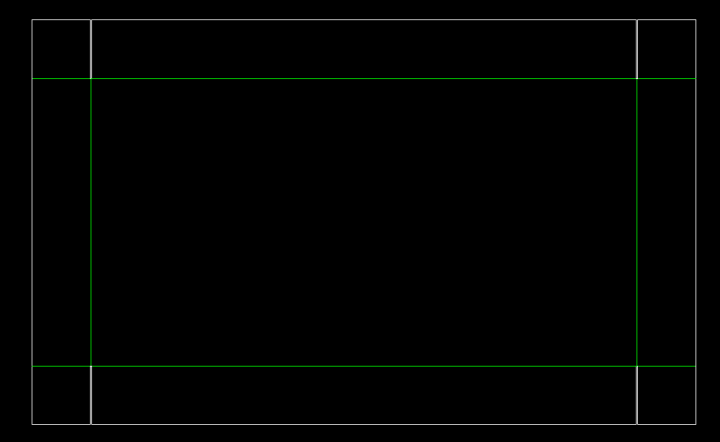

用这个结构做一个内尺寸为2480*1250*110 mm的天盖，BC坑的，应该怎么换算制造尺寸呢？

amyeah · 发表于 2017-10-25 15:37:55

L+10 W+20 H+5

qian521 · 发表于 2017-10-25 17:20:37

楼上正解！

小彭友 · 发表于 2017-10-25 20:46:54

amyeah 发表于 2017-10-25 15:37
L+10 W+20 H+5

没想明白为什么这样换算，能简单解释下吗

bzzj2000 · 发表于 2017-10-26 11:43:21

和开槽方向有关上面的换算方式只适用于楼主的图

小彭友 · 发表于 2017-10-26 13:37:27

lvfeng1992 发表于 2017-10-26 09:40
L制造等于L内加一个纸板厚度
B制造等于B内加4乘以半个纸板厚度即两个纸板厚度
H制造等于H内加半个纸板厚度 ...

宽度应该加3个纸板厚度吧？因为结舌是和上面那片纸板粘合在一起的。结舌是一个纸板厚度加上成型折起来的半个纸板厚度，一边就是1.5个纸板厚度，两边就3个了。还有想请问一下高度为什么要加半个纸板厚度呢？

小彭友 · 发表于 2017-10-26 22:39:59

bzzj2000 发表于 2017-10-26 11:43
和开槽方向有关上面的换算方式只适用于楼主的图

意思是开槽方向垂直坑纹，就不能那样换算了吗？那又咋换算？

小彭友 · 发表于 2017-10-29 20:53:36

lvfeng1992 发表于 2017-10-27 08:54
包装结构设计这本书里，有详细介绍各种常规纸箱制造尺寸如何计算的，主要和纸箱展开的图有关系，和楞向没 ...

登录/注册后可看大图

谢谢！长知识了。说的是这书吗？

amyeah · 发表于 2017-11-8 08:34:07

1\ 和开槽方向有关
2、和公差有关
3、和楞别有关。
