求问转3d的时候总是显示某些切线没有轮廓怎么办

鹿沐 · 发表于 2018-5-1 19:07:26

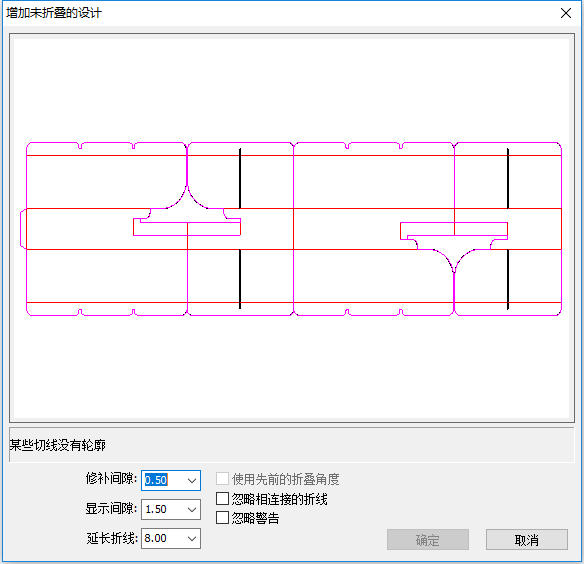

转3d时错误

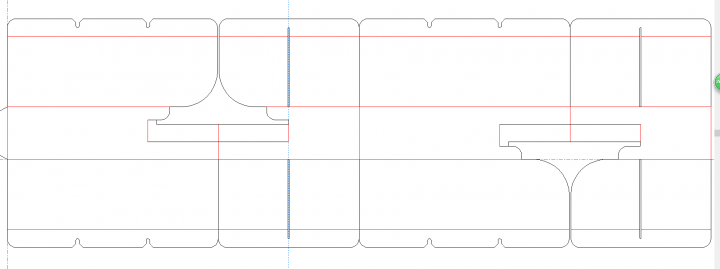

这两个是截图
弄了一下午了也没明白为什么会说某些切线没有轮廓。。
没有重合的线点也都是连接的没有开口的地方
重做了好几遍但是就是不行
蟹蟹大佬们帮帮忙ORZ

asd321 · 发表于 2018-5-2 13:55:09

鹿沐发表于 2018-5-2 13:18
这个是我的cad设计图qwq

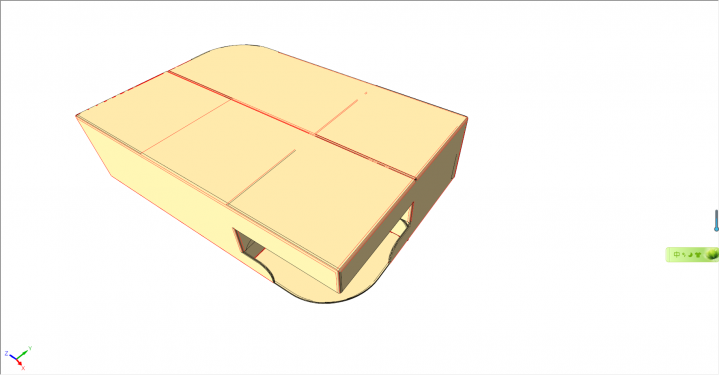

可以成型了

DESIGN2.A3D (51 KB, 下载次数: 5)

asd321 · 发表于 2018-5-2 10:32:09

转3D之前，先运行一下设计检查，看看有没有重线，有没有没连接上的地方，并且检查你的刀线图层有没有问题。
转3D界面，也就是你的图1，勾选忽略警告，试试，还不行就把修补间隙的值设置大一些，再试试。
如果还不行，也可能是图纸抽风了，新建文件放在新文件里面再转3D试试。

jovi1985 · 发表于 2018-5-2 11:05:53

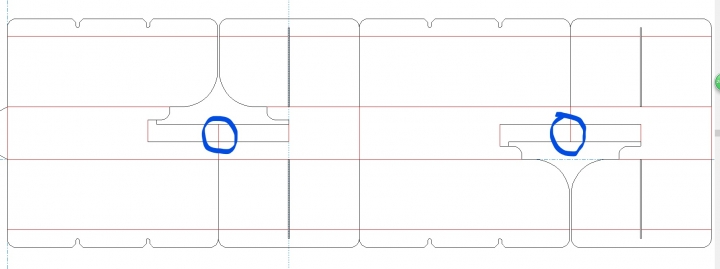

蓝圈设置为切线

鹿沐 · 发表于 2018-5-2 13:08:01

jovi1985 发表于 2018-5-2 11:05
蓝圈设置为切线

那个是折线，准备做正反揿的展示窗口的qwq

鹿沐 · 发表于 2018-5-2 13:10:47

asd321 发表于 2018-5-2 10:32
转3D之前，先运行一下设计检查，看看有没有重线，有没有没连接上的地方，并且检查你的刀线图层有没有问题。 ...

请问一下怎么做设计检查QAQ
我之前挨个删了一遍没有重线
也都拉大仔细看了应该没有没连接上的地方
忽略警告的话转3d就转的只有那四个黑的小条条
我现在去试试新建文件
谢谢大佬

鹿沐 · 发表于 2018-5-2 13:17:46

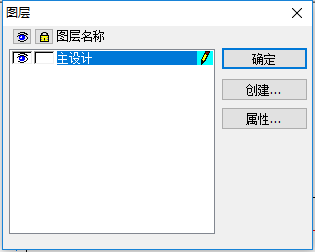

这个是图层和设计检查的截图qwq

鹿沐 · 发表于 2018-5-2 13:18:25

这个是我的cad设计图qwq

asd321 · 发表于 2018-5-2 13:49:39

鹿沐发表于 2018-5-2 13:18
这个是我的cad设计图qwq

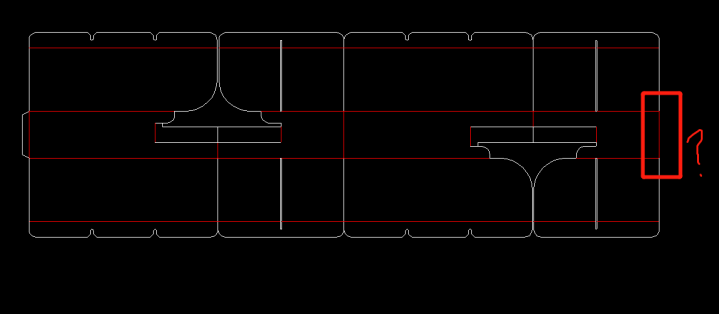

你再看看，这个地方

鹿沐 · 发表于 2018-5-2 18:39:38

asd321 发表于 2018-5-2 13:55
可以成型了

啊啊啊啊啊啊谢谢！！！！！！
