一款电子蜡烛灯的结构设计改善

jackie

请教各位这种电子蜡烛灯有没有更好的方案，出口产品，单个重量小于1kg，要求能过3A。？最近老板提出要优化设计，降低成本。
产品是圆柱形，外面裹了一层3-5mm的石蜡，顶部边缘和中间的火焰片是易损区域。

目前是两种缓冲包装形式，外加一个双插E楞彩盒或中性包装。

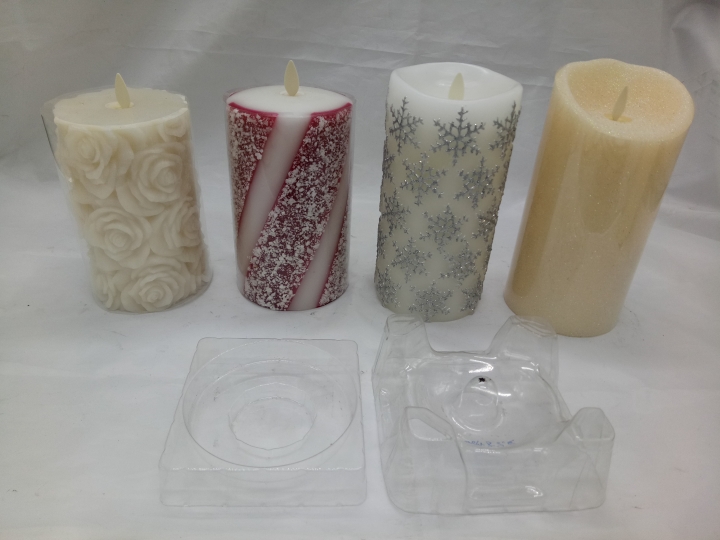

1、上下吸塑罩——主要类型，吸塑上罩受力面主要依靠火焰片周围的弧面；这种吸塑设计需要非常精确，与蜡烛的弧形面要完全贴合，是否能保护包产品，受蜡烛成型和吸塑工艺的影响很大；

2、上下EPE罩——次要类型，这种主要是用于喷漆类的产品，上罩受力智能依靠蜡烛灯顶部周围；

上述两种包装方式，我觉得缺点是产品外观有多种，比如光面、浮雕、仿皮革等等导致直径略有不同，虽然每年出口总量很大，但是不同外观的基本在1K-5K一单，使得吸塑和EPE种类繁多。

想过用EPS开模或者纸浆模塑，除了贵之外依然不能解决种类多的问题。我的想法是做一款能够通用的瓦楞纸缓冲结构，必要的时候可以加一点EPE，在高度相同的情况下，直径差距10mm以内的都能够通用。


大家如果有什么更好的建议或想法欢迎提出来，一起交流一下下，谢谢！

John

刚好以前做过一款类似的电子蜡烛的包装 发上来看看 可能不对你口味

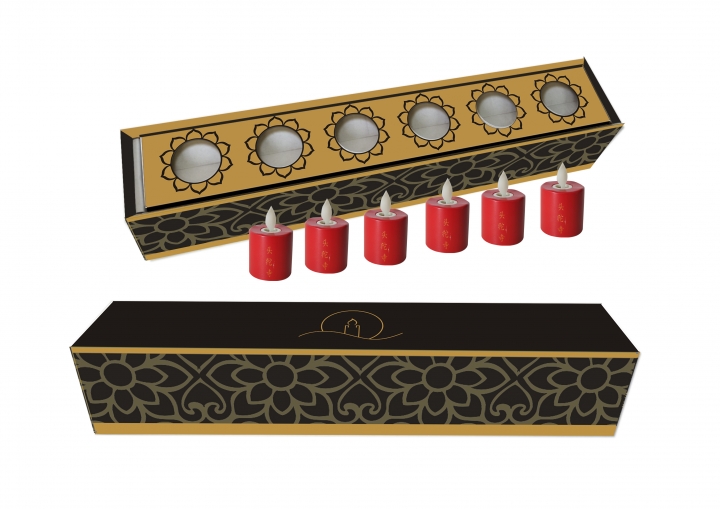

这是款带点功能性的销售包装，使用全纸方案，打开包装取出电子蜡烛后可以将包装变为烛台，用完后又可以装回包装，可反复使用。
根据lz的描述再作点提议吧
为更好保护电子蜡烛主体漆面，开孔处瓦楞可弯折处理，避免瓦楞口直接接触损伤漆面；
内衬开孔孔径可以按通用形式设定2种不同大小的孔，lz可参考改进结构实现通用的最优化；

加甩底毛王

个人觉得上下吸塑是最好的方案了。。。。

jackie

John 发表于 2019-3-13 11:15
刚好以前做过一款类似的电子蜡烛的包装 发上来看看 可能不对你口味
这是款带点功能性的销售包装， ...

谢谢老兄的建议。

你的案例我好像没看到最关键的火焰片是如何保护的，上下方向如何防止晃动？

另外你这说的这个方案只适用于200g以下的蜡烛。一旦蜡烛达到500g-1000g，侧面跌落时，即使纸板能够承受住不至于压溃（破），单层纸板的厚度也会把蜡烛压出凹痕吧。

不过从你的方案我忽然有了些灵感。大体方向可以这样：类似于眼镜店里配眼镜的时候，店家会给你试戴一副没有镜片的特制镜框，不同度数的镜片可以更换插在镜框上，依照这个原理我在想是不是可以设计一款通用纸卡上罩，不同的直径通过更换不同孔径的纸板来固定蜡烛左右不晃动？

还有一个关键的是顶部如何固定。因为受力面是曲面，还没想到什么好的结构。可能必要时需要一块EPE垫在纸卡和蜡烛中间避免纸卡对蜡烛的直接压迫。

jackie

加甩底毛王 发表于 2019-3-13 18:33
个人觉得上下吸塑是最好的方案了。。。。

感谢兄弟的回复。

吸塑方案目前来说是最好的。不能通用，还有其他缺点。经常出问题的地方就是火焰片的地方，给你说个例子吧。

去年产线做一款老产品，品质做跌落时发现与蜡烛贴合的地方，就是保护火焰的吸塑周围有压溃变形的情况。后来分析发现，是蜡烛的头型是另外一家厂商做的，同之前与吸塑匹配的蜡烛头型有些不同，简单来说就是弧形面变了，导致不能完全贴合，受力不均压坏了蜡体。

这种蜡烛是工艺品，头型模具是硅胶模的，厂商没办法做到一模一样，直径也是。误差一大点就没办法和吸塑匹配，必须做新的吸塑，这个很烦。

John

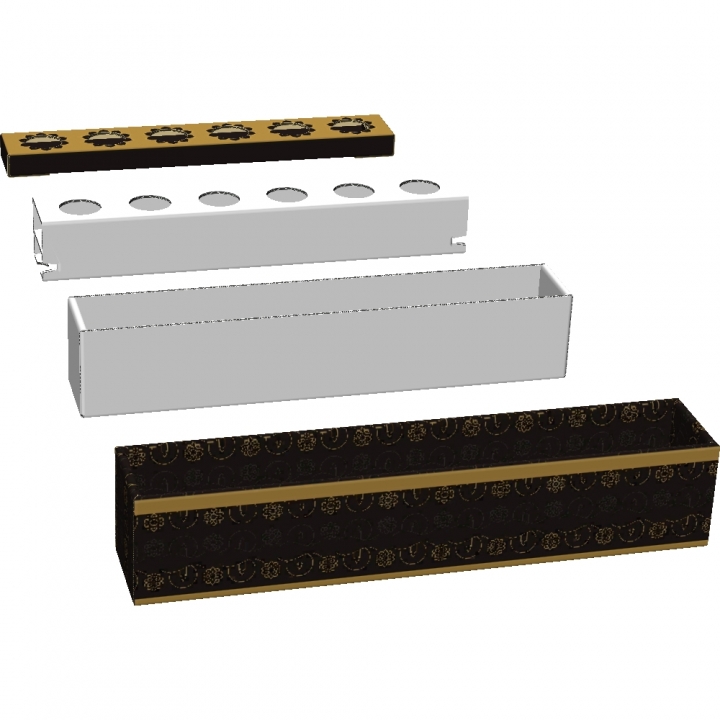

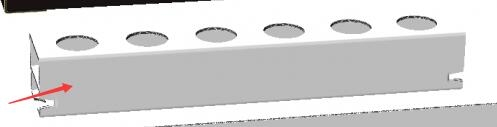

这个结构效果图可能不是很明了  图纸打开可以看到里面的孔径会小一点 主要是露出火焰 和顶住蜡烛主体上端面 你这个产品顶面因为是曲面的 可以考虑用其他材料来顶住 期待你的方案 有新思路了也可以发上来探讨一下哈 也其他其他大神给出不同的建议

jackie

明白了，这样的话你还需要把纸卡整体固定，不能让它上下晃动，否则火焰会碰到纸盒吧？平头的我们也有做，适合重量小的产品。

可以多多交流哈。

John

jackie 发表于 2019-3-15 09:10
明白了，这样的话你还需要把纸卡整体固定，不能让它上下晃动，否则火焰会碰到纸盒吧？平头的我们也有做，适 ...

上下内衬相接触的 上下都不会动  火焰部分固定住了就不会碰到了

加甩底毛王

jackie 发表于 2019-3-15 09:03
感谢兄弟的回复。

吸塑方案目前来说是最好的。不能通用，还有其他缺点。经常出问题的地方就是火焰片的地 ...

火焰那里直接做大点，让他悬空不与吸塑接触。
直径小的在外面卷一圈薄薄的珍珠绵应该就可以通用了。。。
