求卡板1200*800mm和1100*1100mm标准CAD图纸

陈清安 · 发表于 2019-10-24 14:56:00

很稳的老铁 · 发表于 2019-10-24 14:56:01

我这边只有120*80的图纸，可以给你看看

fcxcyn · 发表于 2019-10-25 08:13:47

就一个方框。自己画一个算了嘛

陈清安 · 发表于 2019-10-25 09:01:01

fcxcyn 发表于 2019-10-25 08:13
就一个方框。自己画一个算了嘛

不确认细节参数是否标准

麋鹿先生 · 发表于 2019-11-16 10:56:55

陈清安发表于 2019-10-25 09:01
不确认细节参数是否标准

各种行业内有自己的需求，模压墩80或90的都有。所以给出的图纸细节你也不能确定是否标准。建议参考托盘的国标。
网上有国标文件下载

谢谢

陈清安 · 发表于 2019-11-26 09:01:11

麋鹿先生发表于 2019-11-16 10:56
各种行业内有自己的需求，模压墩80或90的都有。所以给出的图纸细节你也不能确定是否标准。建议参考托盘的 ...

谢谢你的意见

fangting2009081 · 发表于 2020-6-30 20:13:51

可以找托盘供应商帮你绘制，一般都有的。

风之琴铃 · 发表于 2020-7-6 17:47:42

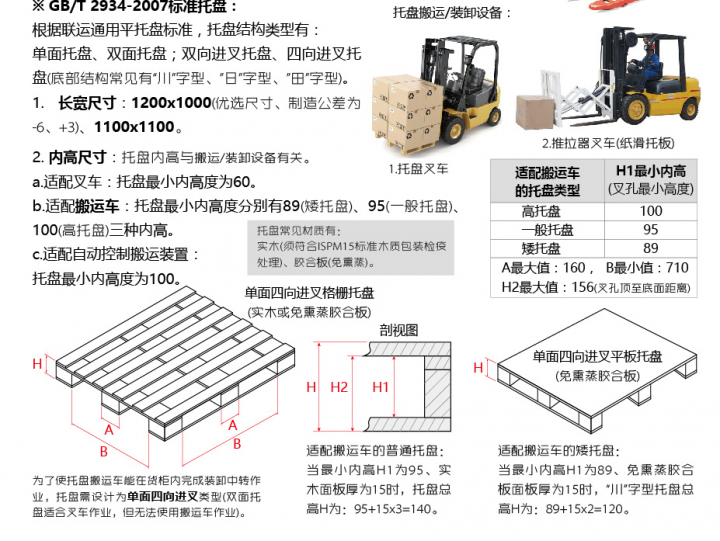

标准托盘的细节尺寸太多，正常情况下，也不用过于追求画出所有的细节尺寸，只要标明关键尺寸就OK了。楼主可参考附图

陈清安 · 发表于 2020-7-16 08:54:34

风之琴铃发表于 2020-7-6 17:47
标准托盘的细节尺寸太多，正常情况下，也不用过于追求画出所有的细节尺寸，只要标明关键尺寸就OK了。楼主可 ...

感谢，非常详细，我学习了
