不同楞形纸箱（例如单B/AB/BC/BE）内径<制造尺寸>外径数据...

陈清安

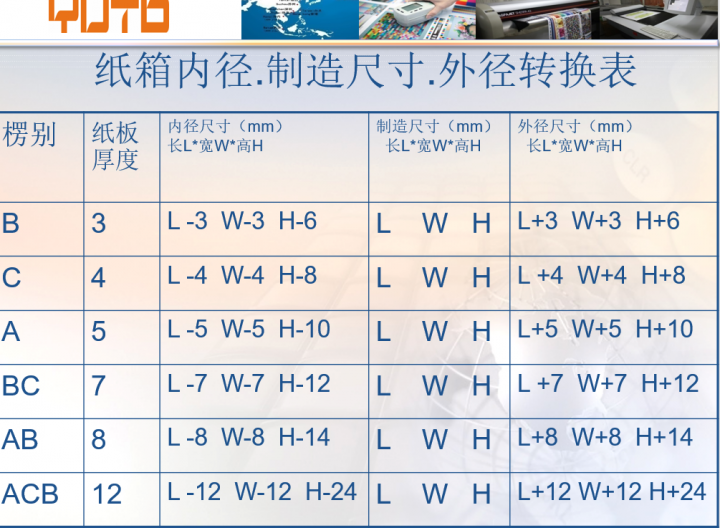

请问哪位同行有不同楞形纸箱（例如单B/AB/BC/BE）内径<制造尺寸>外径数据转换资料，我一直很困挠，且不同公司做法也不一，下面是找到的裕同公司的资料与我工作中实际使用也有出入，想弄清楚准确的数据，请同行指点一二


登录/注册后可看大图

风之琴铃

楼主，非刀模方式的纸箱设计与制造在理论上是达不到十分精确的，通常都会有半张纸厚度的正负公差或甚至更大，也不必过于追求过高的精度设计。

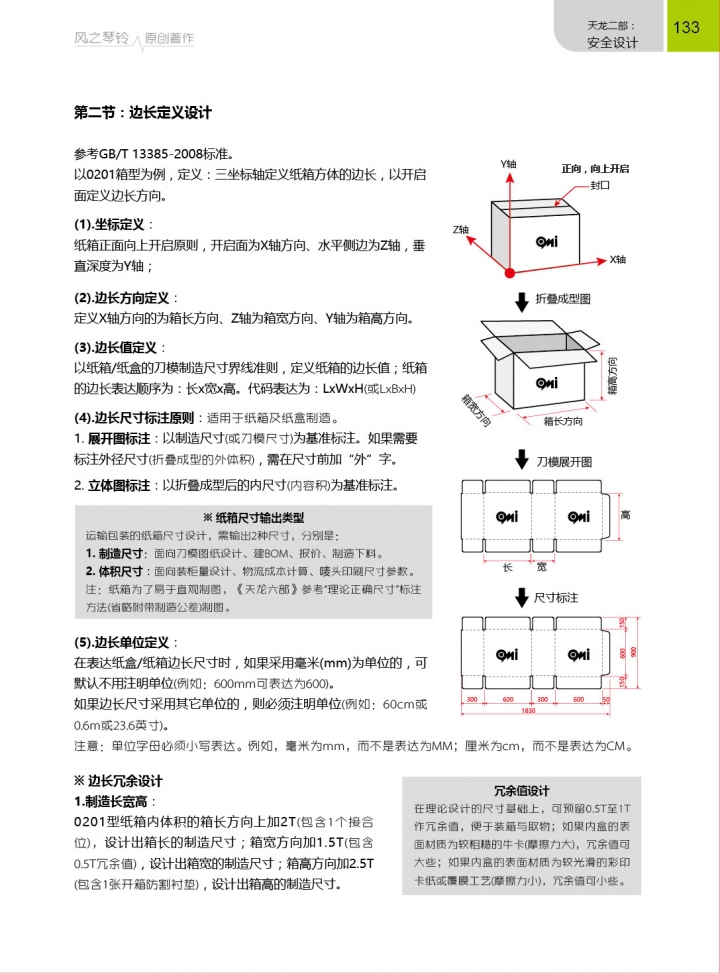

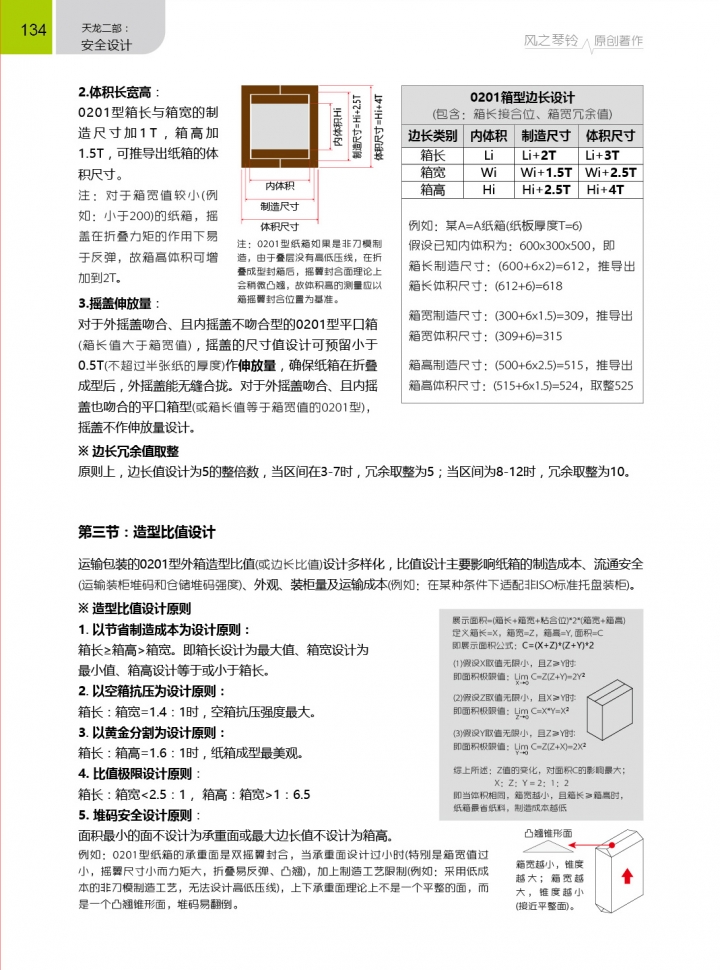

但抛开制造工艺、纸板缩水及测量误差这些因素，常见的0201型纸箱设计原理还是有计算公式可推导的，但懒得打字了，我个人提供一些图片资料给你参考，希望对你有帮助

xxlxb1106

又不是制造原子弹。精度要那么高吗？
适合自己公司的就行，重点是要搞清楚客户的测量手法，同样是外尺寸，有的客户量边缘有的客户量封箱后的中间。差距就好几个毫米出来了。

请我吃东西

哈哈

9907cici

不能一概而论，不但受坑型影响，还受到纸板强度影响，量度的位置，正负公差，还受箱的体积大小影响，

zzr

这个表表述的是三个尺寸（内、制造、外）之间的关系。您说到“不同公司做法不一”，主要是，带摇盖的纸箱（比如0201），在换算高度的时候，算法可能不同。
其余的基本都是表里这样算的。

cqzccboy

这个可以

大棒锤

哟喜！大大滴好！

风之琴铃

其实，绝大多数人都在问题的本质上迷惑了方向，认为纸箱的制造尺寸（或刀模尺寸）是由内径尺寸推导而出的，再由制造尺寸推导出外径尺寸。实际上，纸箱设计只输出2种类型尺寸，分别是：
1. 制造尺寸：面向刀模图纸设计、建BOM、物料报价、物料制造。
2. 体积尺寸：面向装柜量设计、物流成本计算、印刷箱唛尺寸参数（即箱唛上印刷的尺寸参数，不是印制造尺寸参数，而是印纸箱的外体积尺寸）。
所以对于设计/制造而言，纸箱的内径尺寸(内体积)没有实际应用意义，故可忽略内径尺寸的标注与输出，所以无需理会内径尺寸的推导。
实质上，制造尺寸不是由内径尺寸推导而出的，而是由内装模型体积设计而出的，以内装模型体积为基准，通过”理论值+装配冗余值”设计方式，从而设计出制造尺寸，再推导出外尺寸。
内装模型体积：指定义在运输包装(外箱)在内部装配状态下，所直接内装的产品模型或内装的缓冲模型或内装的销售包装集合模型，其内装物所表达出的直角六面体轮廓的最大需求空间为内装模型体积。

njcarton

风之琴铃 发表于 2021-4-23 11:17
其实，绝大多数人都在问题的本质上迷惑了方向，认为纸箱的制造尺寸（或刀模尺寸）是由内径尺寸推导而出的， ...

这个说法比较客观
